ZAZPF46型電動襯氟波紋管調節閥
采用波紋管代替填料密封
適用于調節強腐蝕和有毒、易揮發氣、液體介質
在化工、石化、冶金、醫藥行業中得到廣泛應用

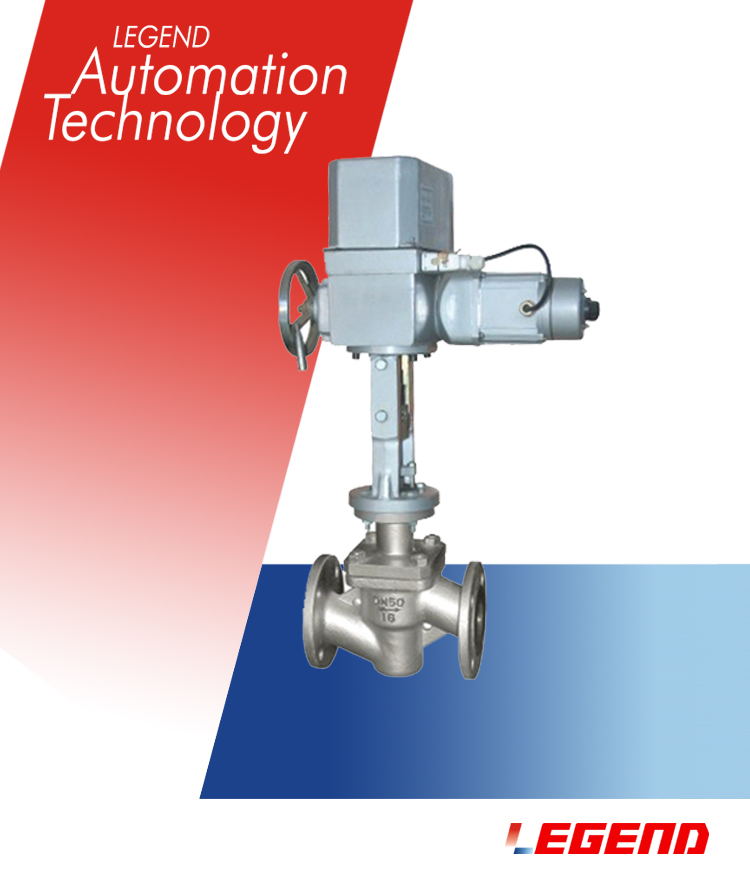

ZAZPF46型電動襯氟波紋管調節閥，是由電動執行機構和襯氟閥合成。是生產過程中的自動調節環節之一。由于閥的內腔和內件均襯氟，又采用波紋管代替填料密封，因而適用于調節強腐蝕和有毒、易揮發氣、液體介質，在化工、石化、冶金、醫藥行業中得到廣泛應用。
口徑：DN20-300
壓力：1.6-2.5MPa
材質：鑄鋼襯F4（F46）
|
外形尺寸及重量 單位：mm |
|
公禰通徑 |
20 |
25 |
32 |
40 |
50 |
65 |
80 |
100 |
125 |
150 |
200 |
|
L |
PN16/40 |
181 |
184 |
220 |
222 |
254 |
276 |
298 |
352 |
410 |
451 |
600 |
|
PN64 |
206 |
210 |
251 |
251 |
286 |
311 |
337 |
394 |
457 |
508 |
650 |
|
A |
|
285 |
285 |
285 |
285 |
285 |
360 |
360 |
360 |
470 |
470 |
470 |
|
H1 |
PN16/40 |
128 |
128 |
152 |
152 |
160 |
205 |
205 |
208 |
273 |
330 |
364 |
|
PN64 |
140 |
140 |
160 |
160 |
180 |
210 |
210 |
220 |
290 |
340 |
370 |
|
H2 |
|
298 |
298 |
298 |
298 |
298 |
380 |
380 |
380 |
510 |
510 |
510 |
|
H3 |
PN16/40 |
208 |
208 |
224 |
228 |
228 |
334 |
334 |
342 |
408 |
453 |
482 |
|
PN64 |
220 |
220 |
240 |
240 |
240 |
350 |
350 |
360 |
420 |
470 |
500 |
|
H4 |
|
238 |
238 |
402 |
402 |
405 |
627 |
628 |
635 |
698 |
702 |
728 |
|
H5 |
PN16/40 |
53 |
58 |
68 |
73 |
80 |
90 |
98 |
108 |
123 |
140 |
168 |
|
PN64 |
63 |
68 |
75 |
83 |
88 |
100 |
105 |
125 |
148 |
170 |
203 |
|
C |
|
220 |
220 |
220 |
220 |
220 |
270 |
270 |
270 |
320 |
320 |
320 |
|
H6 |
|
180 |
180 |
180 |
180 |
180 |
236 |
236 |
236 |
310 |
310 |
310 |
重量
(kg) |
PN16/40 |
21 |
22 |
24 |
32 |
38 |
62 |
67 |
83 |
132 |
160 |
245 |
|
PN64 |
24 |
25 |
30 |
42 |
52 |
78 |
82 |
102 |
170 |
190 |
285 |
|
備注： |
1、表中重量為不帶附件標準數據，也可安裝側裝式手輪。 |
|
2、閥門法蘭及法蘭端面距可按用戶指定標準制造，如：ANSI，JIS，DIN標準。 |
型號編制說明
|
1代號 |
|
|
2代號 |
結構形式 |
|
5代號 |
公稱通徑 |
|
Z |
調節閥系列 |
|
|
氣動調節閥系列 |
|
10 |
10mm |
|
|
|
|
JHP |
氣動薄膜單座調節閥 |
|
15 |
15mm |
|
|
|
JHM |
氣動薄膜套筒調節閥 |
|
20 |
20mm |
|
MA/BY |
氣筒薄膜小流量調節閥 |
|
25 |
25mm |
|
3代號 |
控制機構 |
|
MA/BS |
氣動薄膜角形調節閥 |
|
32 |
32mm |
|
|
氣動執行器 |
|
MA/BS-220/330 |
氣動薄膜角形高壓調節閥 |
|
40 |
40mm |
|
GT |
氣動角行程 |
|
JHPF-16W |
氣動薄膜襯氟單座調節閥 |
|
50 |
50mm |
|
ZHA |
氣動直行程-氣開 |
|
MQP、M、Q |
氣動薄膜切斷閥 |
|
...... |
...... |
|
ZHB |
氣動直行程-氣閉 |
|
SQP、M、Q |
氣動活塞切斷閥 |
|
|
|
|
|
電動執行器 |
|
SQP |
氣動快速切斷閥 |
|
|
|
|
PS |
PS系列 |
|
|
電動調節閥系列 |
|
|
|
|
3810 |
3810系列 |
|
DLP |
電子式電動單座調節閥 |
|
|
|
|
VA3000 |
VA3000系列 |
|
DLM |
電子式電動套筒調節閥 |
|
|
|
ZAZ |
ZAZ系列 |
|
DLN |
電子式電動雙座調節閥 |
|
|
DZK |
DZK系列 |
|
DLQ、X |
電子式電動三通調節閥 |
|
6代號 |
公稱壓力 |
|
DTR |
DTR系列 |
|
DLJP |
精小型電子式電動單座調節閥 |
|
10 |
PN10bar |
|
SND |
多回轉電動裝置 |
|
DLY |
電子式電動小流量調節閥 |
|
16 |
PN16bar |
|
...... |
...... |
|
DLS |
電子式電動角形調節閥 |
|
25 |
PN25bar |
|
電動執行器默認情況下為3810系列 |
|
ATP |
精小型電動單座調節閥 |
|
40 |
PN40bar |
|
|
|
ZWPE |
自力式電控溫度調節閥 |
|
64 |
PN64bar |
|
4代號 |
連接方式 |
|
|
|
|
|
美標 |
|
C1 |
內螺紋 |
|
|
|
|
150 |
150Class |
|
C2 |
法蘭 |
|
|
|
|
300 |
300Class |
|
C3 |
焊接 |
|
|
|
|
400 |
400Class |
|
C4 |
對夾 |
|
|
|
|
...... |
...... |
|
...... |
...... |
|
|
|
|
|
|
|
|
|
|
|
其他特殊壓力可根據客戶要求設計制作 |
|
|
|
|
|
7代號 |
閥體材質 |
|
8代號 |
填料材質 |
|
9代號 |
介質溫度 |
|
HT200 |
鑄鐵 |
|
F |
聚四氟乙烯PTFE |
|
W1 |
-17~230℃ |
|
C |
鑄鋼 |
|
PPL |
對位聚苯PPL |
|
W2 |
230~450℃ |
|
P4 |
不銹鋼304 |
|
C2 |
柔性石墨 |
|
W3 |
-60~196℃ |
|
P6 |
不銹鋼316 |
|
B |
不銹鋼波紋管 |
|
W4 |
-40~350℃ |
|
P6L |
不銹鋼316L |
|
...... |
...... |
|
...... |
...... |
|
...... |
...... |
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
其他特殊閥體材質可定做 |
|
其他特殊填料材質可根據客戶要求設計制造 |
|
其他特殊溫度可根據客戶要求設計制造 |
|
|
|
|
|
|
|
10代號 |
附件選項 |
|
11代號 |
閥蓋類型 |
|
12代號 |
流量特性 |
|
X1 |
電-氣 定位器 |
|
J1 |
常溫型 |
|
L1 |
直線 |
|
X2 |
氣-氣 定位器 |
|
J2 |
中溫型 |
|
L2 |
等百分比 |
|
X3 |
空氣過濾減壓閥 |
|
J3 |
高溫型 |
|
L3 |
快開 |
|
X4 |
手輪機構 |
|
J4 |
低溫型 |
|
|
|
|
X5 |
行程開關 |
|
...... |
...... |
|
|
|
|
X6 |
兩位三通電磁閥 |
|
|
|
|
13代號 |
三通類型 |
|
X7 |
兩位五通電磁閥 |
|
|
|
|
S1 |
分流 |
|
X8 |
保位閥 |
|
|
|
|
S2 |
合流 |
|
...... |
...... |
|
|
|
|
|
|
